● SD24M1A1B 安全继电器广泛应用于工业安全系统,可与安全地毯配套使用,增强设备安全系统
的可靠性,构成更加安全的防护系统。

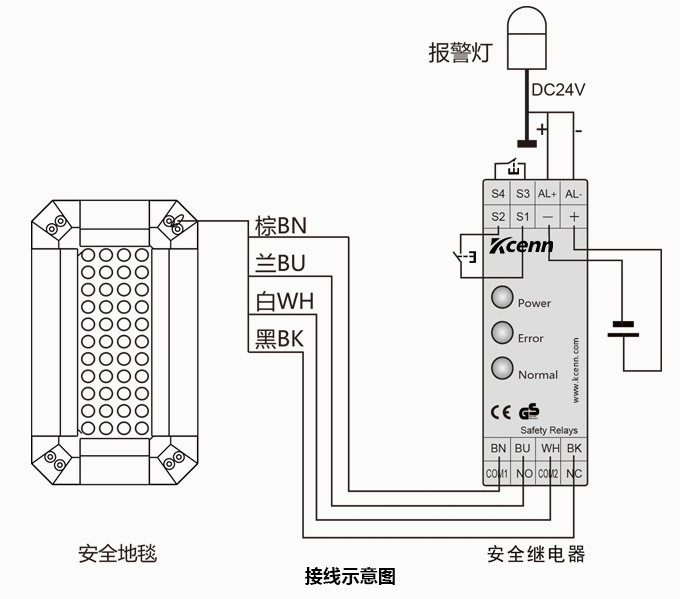

● 将地毯的棕兰白黑四根线按照下图接到继电器的BN、BU、WH、BK四个端子上,把24V供电的正极
和负极分别连接到继电器的+、-端子,安全输出为COM2和NC两个无源端子,COM1和NO为辅助输出,
AL+、AL-分别接入DC24v报警器的正负极。
● S1、S2为输出的复位按钮,断开情况下为自动复位,若改为手动复位可增加常闭按钮。
● S3、S4短接之后无急停;接急停按钮为急停。
指示灯说明:
● Power:黄色灯。
● Normal:正常为绿色灯, 踩踏为红色灯,此为双色灯。
● Error:断线情况下为红色灯。
● 安全继电器接通后,工作电源指示灯为黄灯。
● 输出自动复位时:工作电源指示灯为绿灯。
