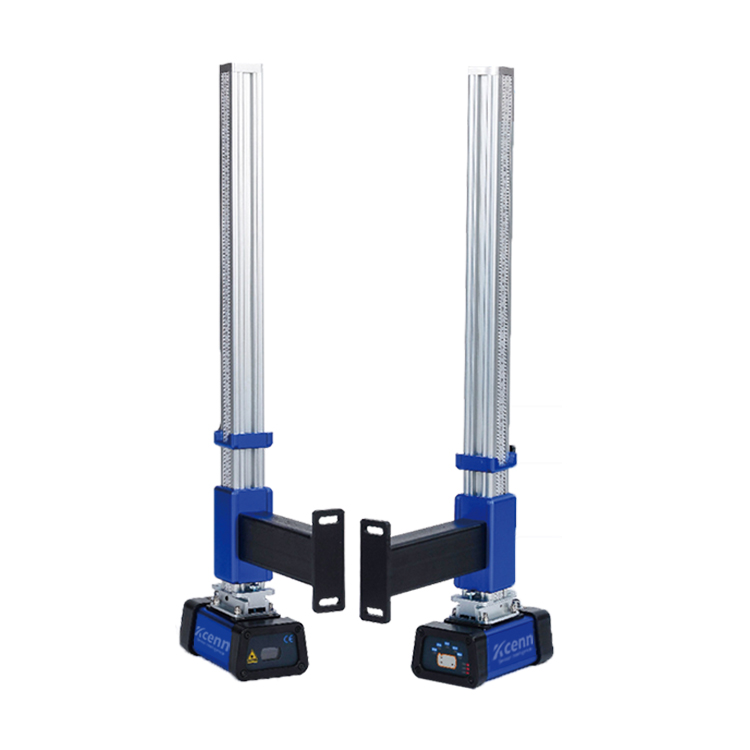

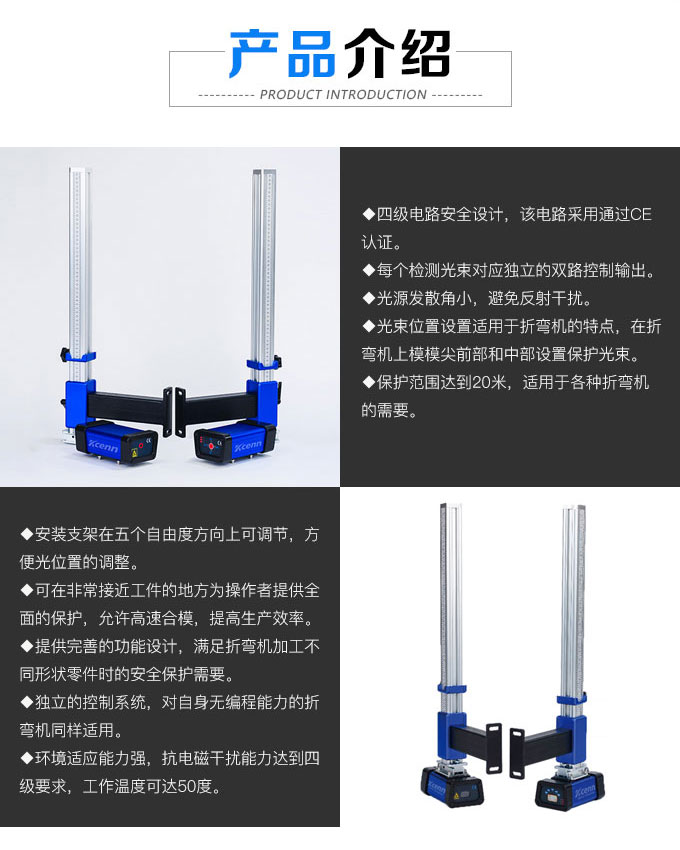

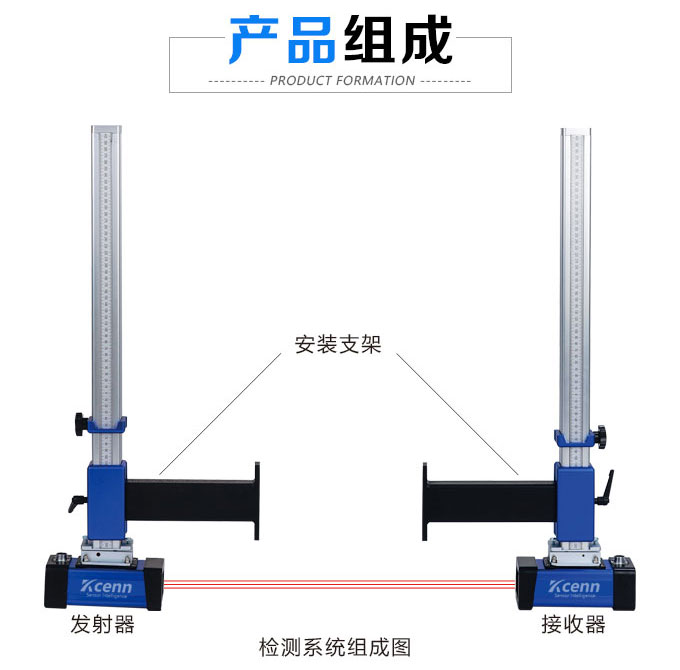

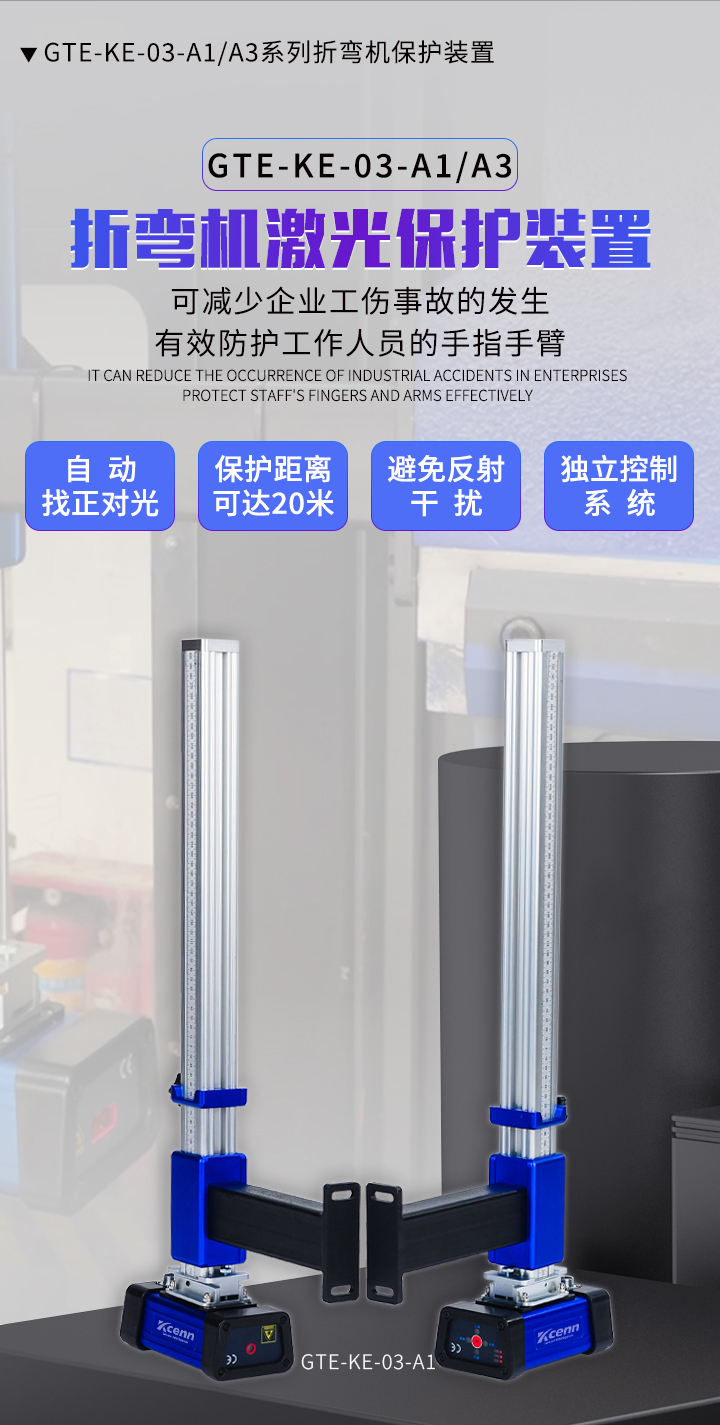

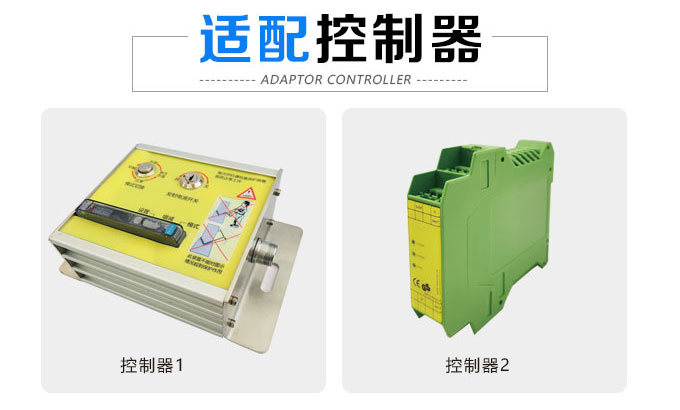

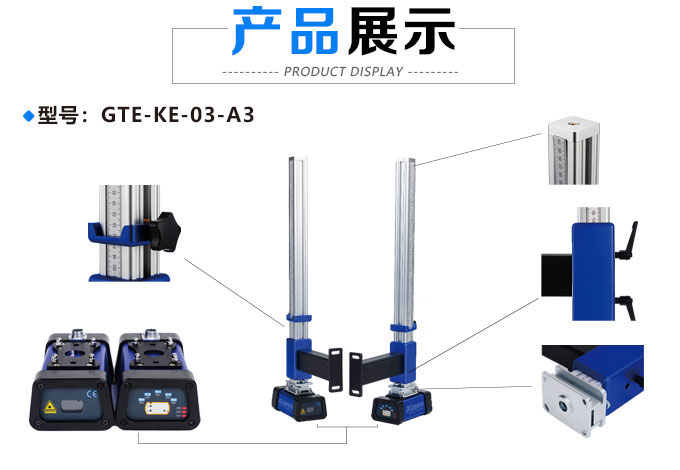

GTE-KE系列折弯机激光保护装置是由发射器、接收器、安装支架、控制器组成,在选用光幕时可选用一
般安装和编程模式安装,一般安装是由光幕直接发送信号到折弯机控制系统,编程模式适用于大型全自动
折弯机,输入信号更多,另外可以编辑每个信号的逻辑信息。有效防止折弯机工作时压伤工作人员的手指,
手臂,能够对工作人员进行全面有效的保护。
GTE-KE系列折弯机激光保护装置专用光幕可以用于平板折弯,折盒,Z型折弯等多种形式的工件。将所
有功能集中到操作面板上,更有利于使用者切换各种模式。内置 电源稳定模块,反接保护模块、过载保
护模块,适用于各种折弯机。 所用光源采用可见光,并采用了发射器自动对光技术、即使折弯机强烈的
振动光都可以自动找正,对光更加便利。 光幕采用自判断数据处理芯片,对光的灵敏度自动修正,并在
持续使用过程中根据光的衰减度自动增量,产品设计10万小时。

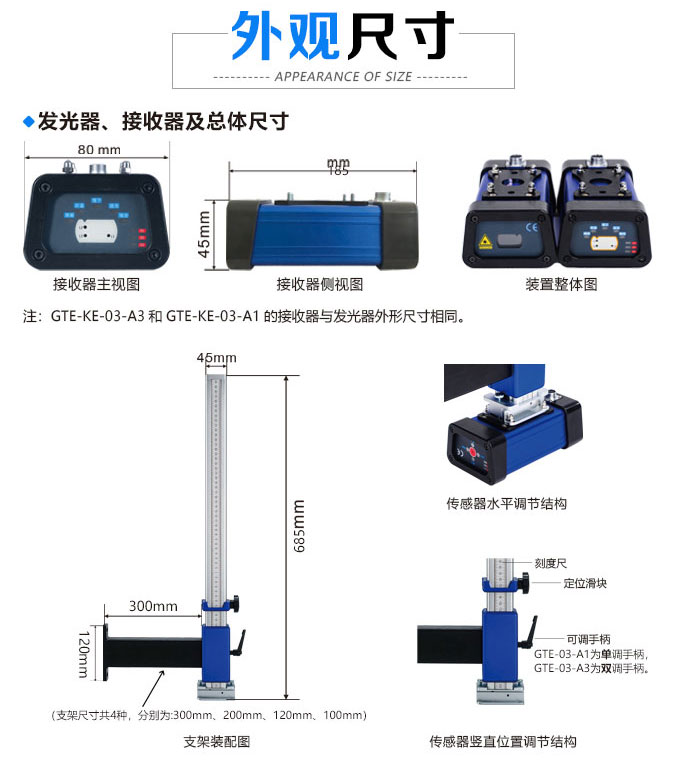

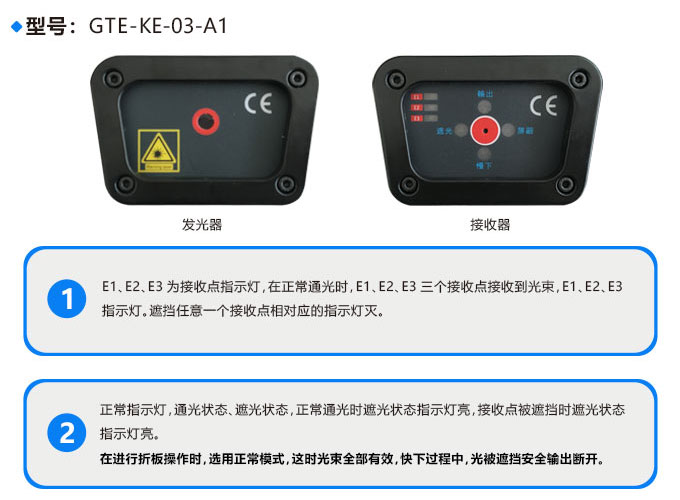

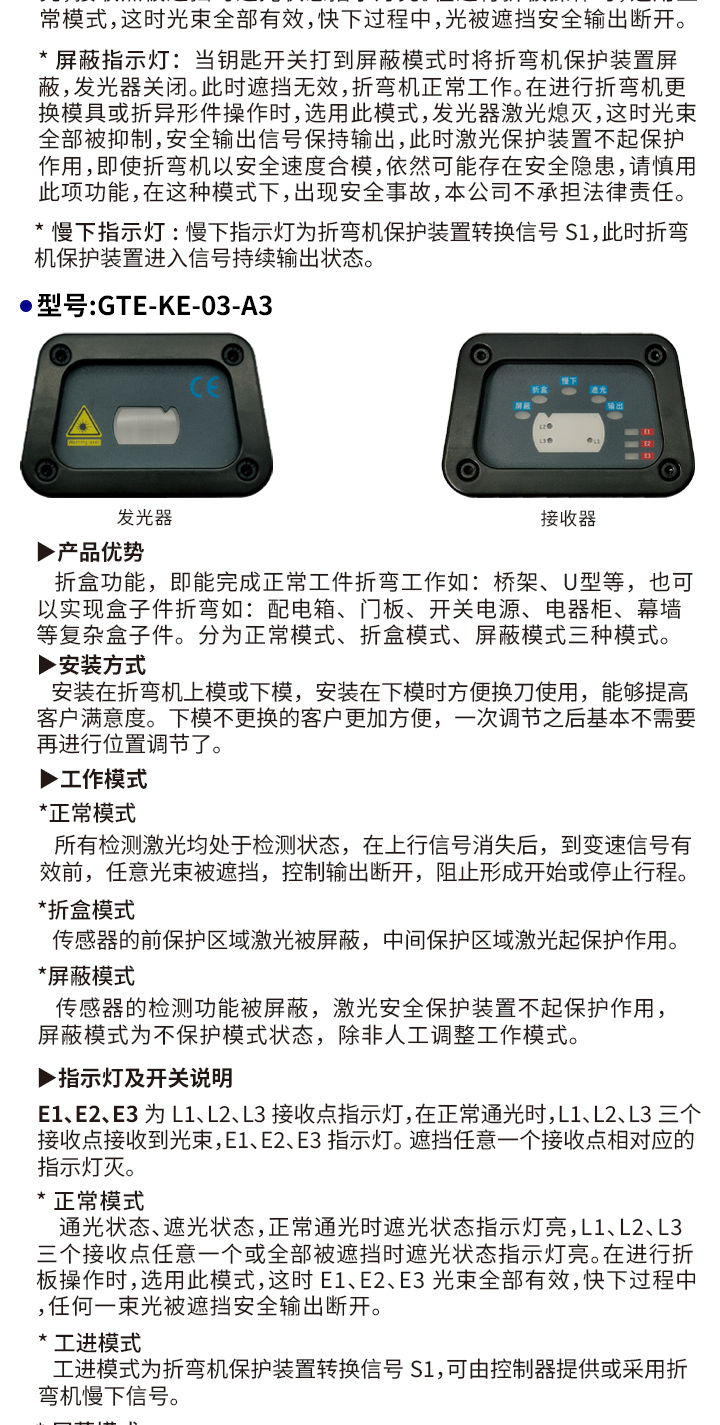

◆正常模式
所有检测激光均处于检测状态,在上行信号消失后,到变速信号有效前,任意光束被遮挡,控制输出
断开,阻止形成开始或停止行程。

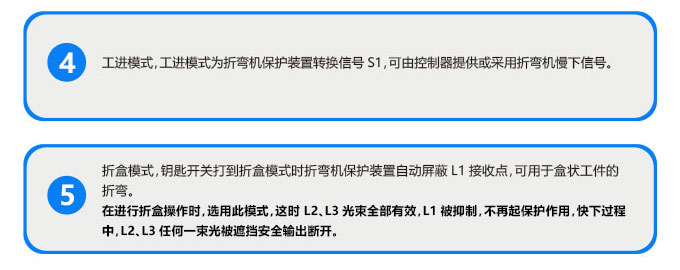

◆折盒模式
传感器的前保护区域激光被屏蔽,中间保护区域激光起保护作用。

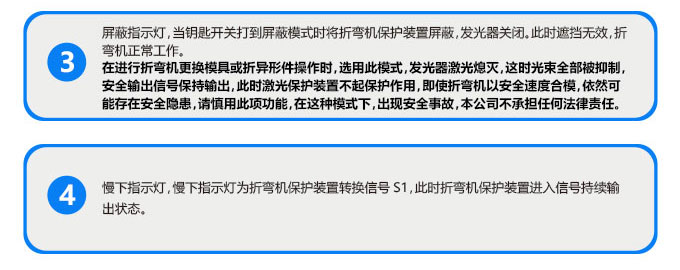

◆抑制模式
传感器的检测功能被屏蔽,激光安全保护装置不起保护作用,抑制模式为持续模式状态,除非人工调
整工作模式。

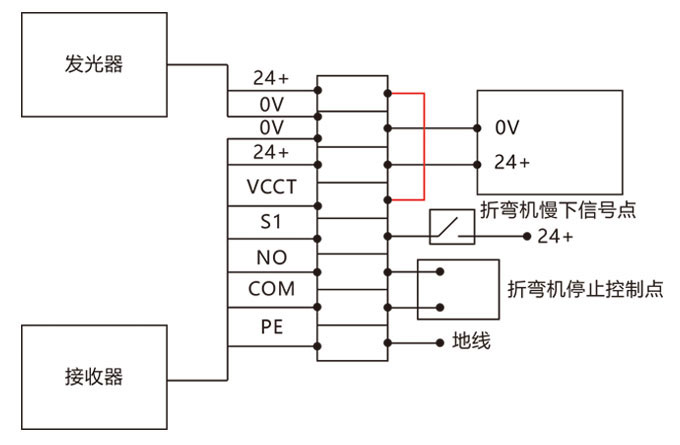

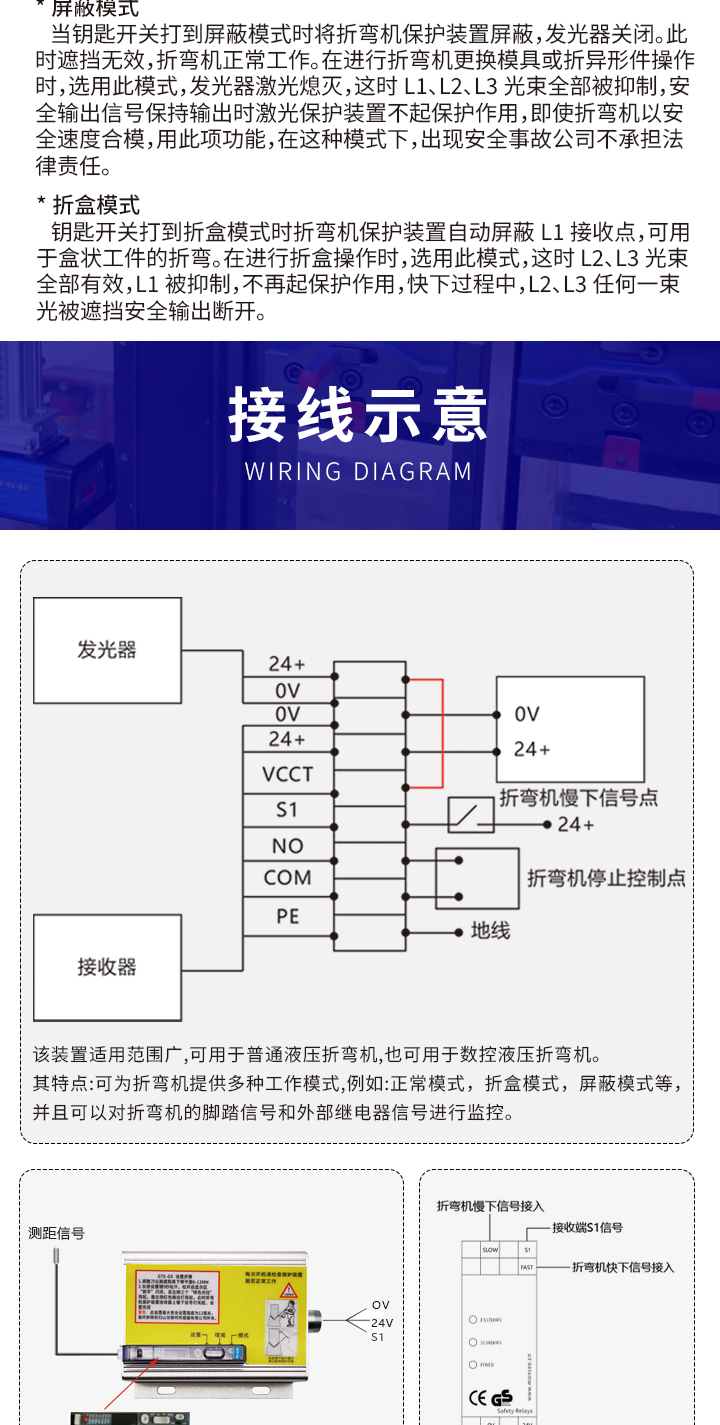

◆接线示意图

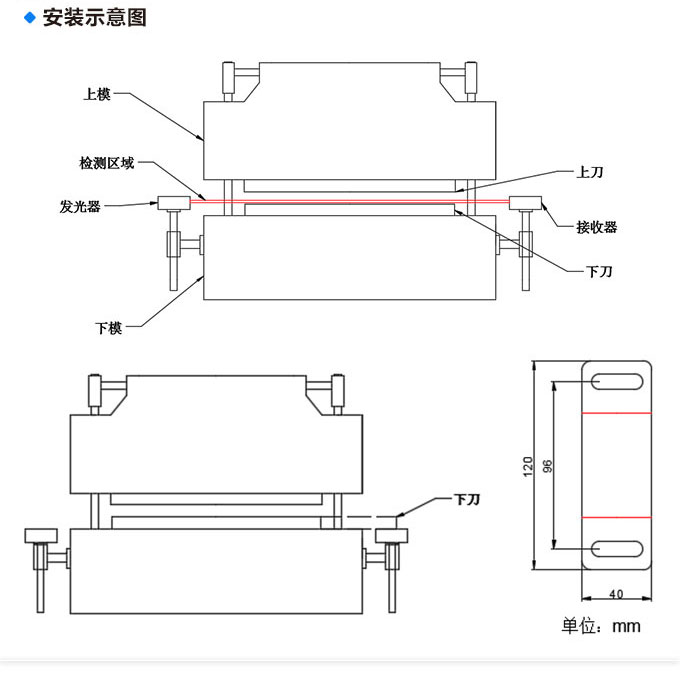

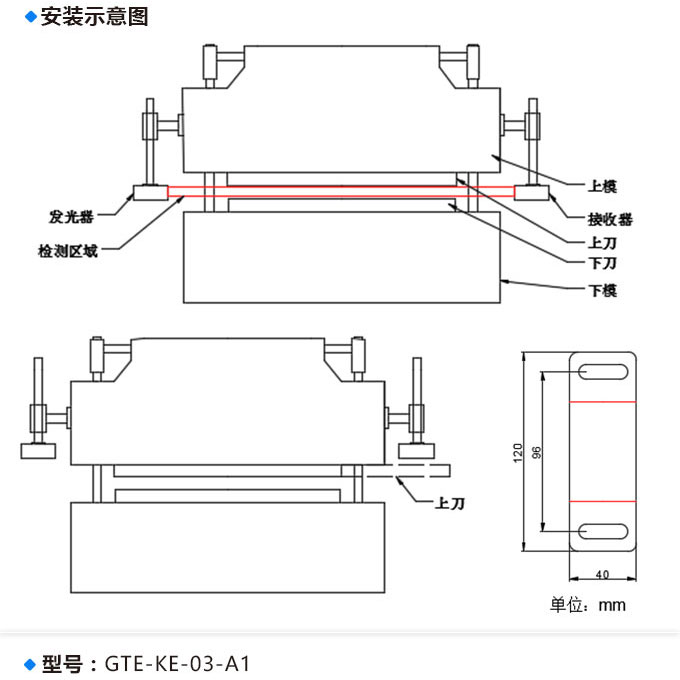

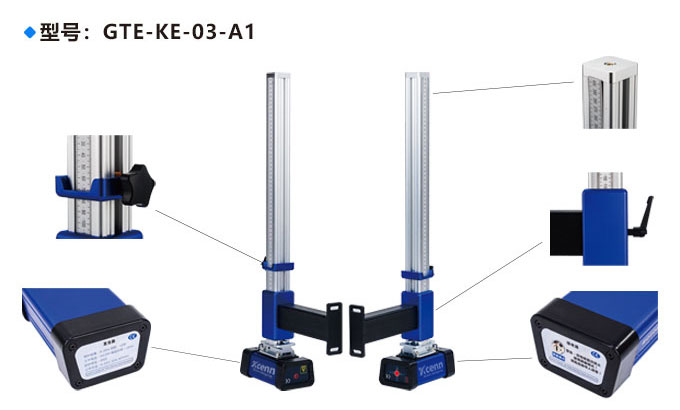

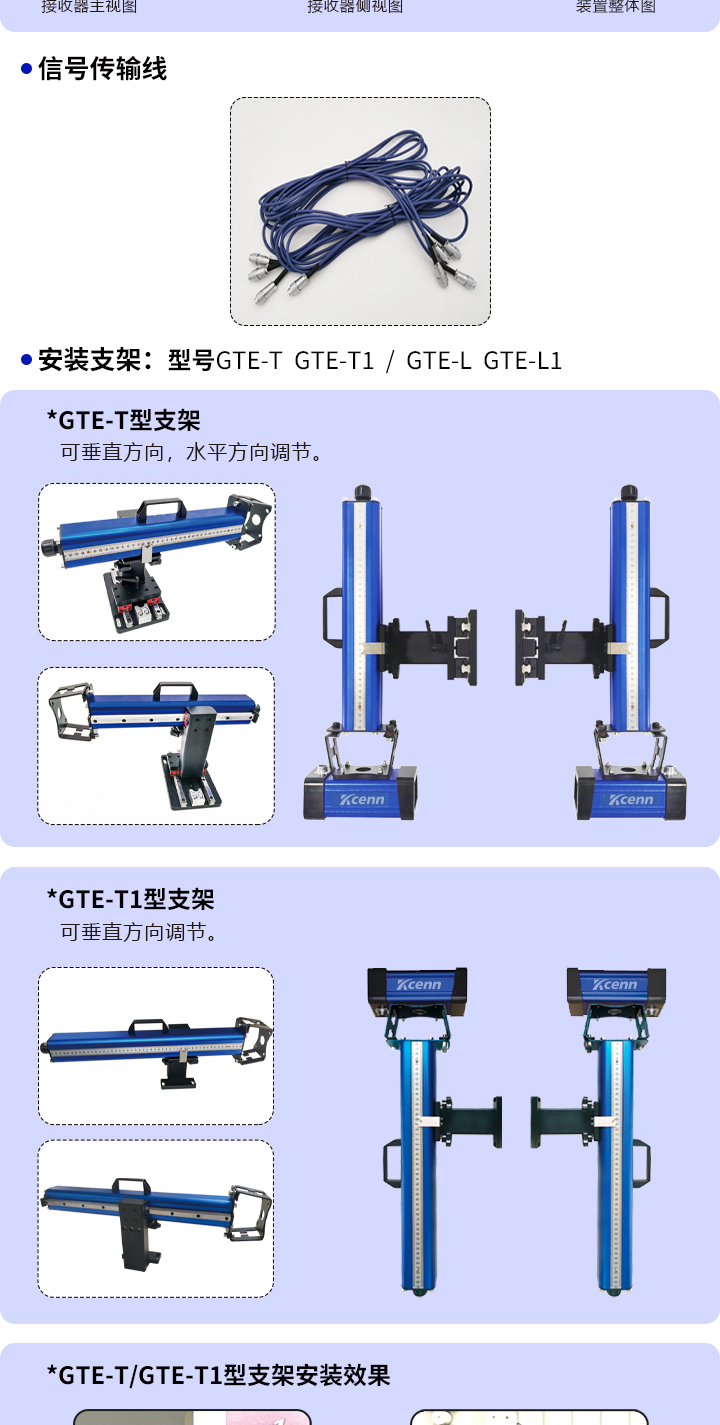

折弯机保护装置GTE-kE-03-A3一般安装在折弯机上模,跟随折弯机上模一起上下运动。在安装时需注意
安装位置和安装孔的尺寸,折弯机保护装置安装在折弯机上模的左侧,接收器安装在右侧。
安装在合适位置,在上模中间位置打孔(固定螺丝为M8X20),安装位置与上刀夹具的垂直方向留有一
定的的空间,在折弯机换刀时,将保护装置提升到上端,折弯机上刀可从上模一侧取出。
折弯机保护装置GTE-ke-03-A1一般安装在折弯机下模。
在安装时需注意安装位置和安装孔的尺寸,折弯机保护装置安装在折弯机上模的左侧,接收器安装在右侧。
安装在合适位置,在下模中间位置打孔(固定螺丝为M8X20),安装位置与下刀夹具的垂直方向留有一定
的的空间,在折弯机换刀时,将保护装置提升到上端,折弯机下刀可从上模一侧取。
◆折弯机保护装置调试具体步骤

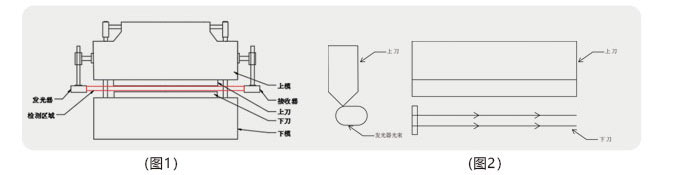

(1)将支架调节到合适的高度,使发光器和接收器与折弯机上刀保持平行。(图1)
(2)调整发光器,使发光器光束位于折弯机的上刀口下方,光束靠近刀口,且与刀口保持平行。(图2)

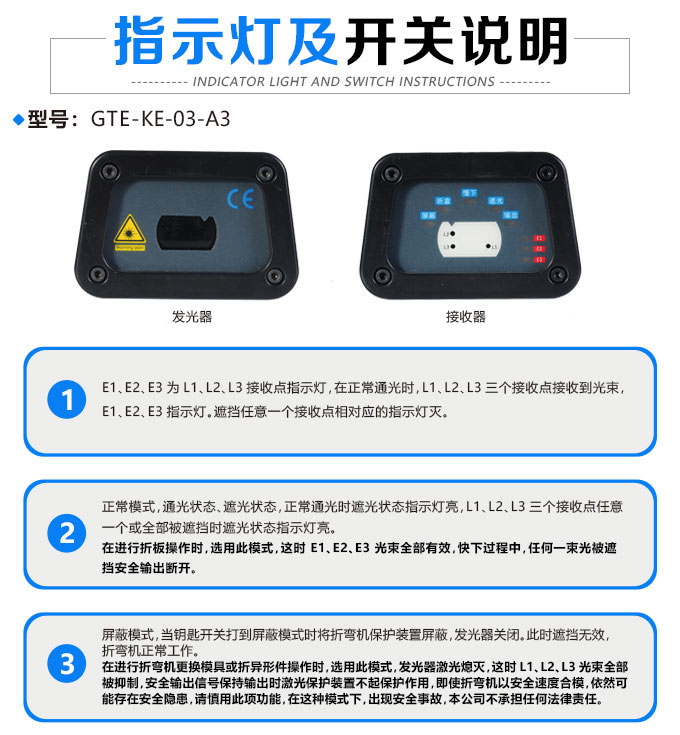

(3)调整接收器,使接收器的L2、L3两个接受点位于刀口正下方,并保证L1、L2、L3三个接收点位于
发光器光束的照射范围内。此时对应的接收器E1、E2、E3指示灯亮。(图3)

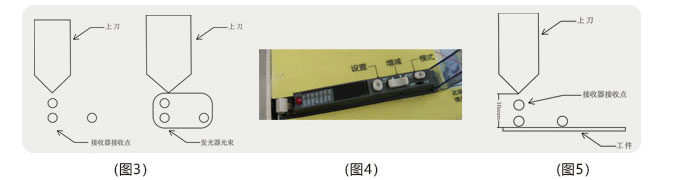

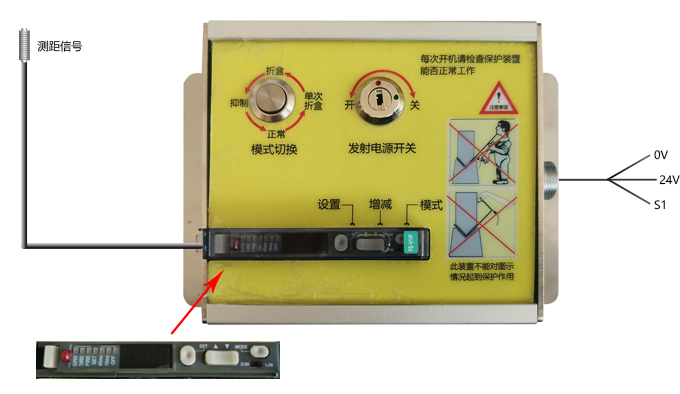

(4)调节信号调节模块。踩下脚踏将上刀下降到接到接近工件10mm位置按下控制器上的SET键,选择
距离,再按一次确定距离。完成后,踩脚踏观察折弯机是否正常运行。(图4)
(5)测试。用10mm的测试棒放入刀口内,踩下脚踏,若上刀停在则证明调试合格,此过程需多次重复
以确定安全性。决不可用手代替,将手深入刀口内。(图5)
(6)换刀时,如果是不同高度的则需重复上述步骤(2)(3)(4)(5)。
