产品介绍

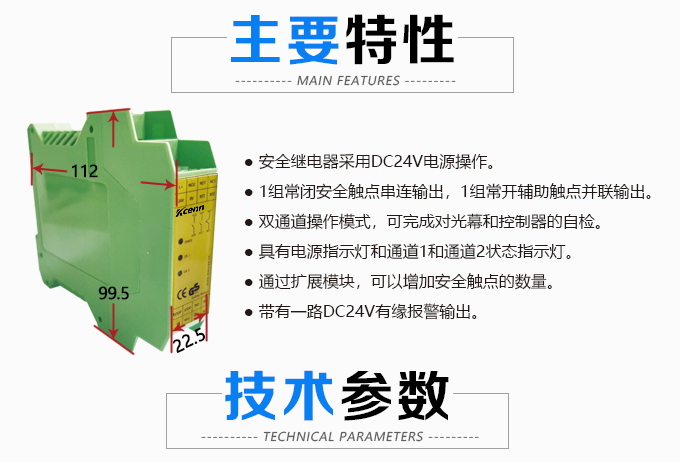

SR-24N2A1B安全继电器广泛应用于工业安装系统，可与安全光幕传感器配套使用，增强设备安全
系统的可靠性，构成更加安全的防护系统。

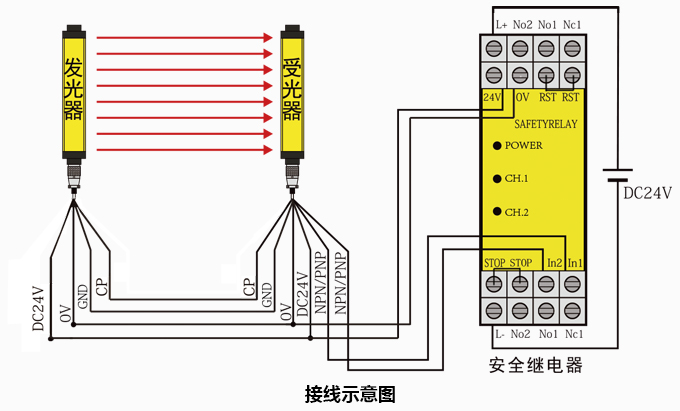

① Power为电源指示灯，控制器通电后亮(黄色)。CH.1和CH.2为输出指示灯，光幕正常对光时亮
(金黄色)。两指示灯为互锁，即全亮或全灭。
② 光幕24V、光幕0V为光幕供电，分别接光幕的24V (红线)和0V(黑线)。
③ 光幕输入1、光幕输入2接光幕输出线，接光幕NPN(白线和棕线)，两组输入无区分。
④ 控制器供电电压为24V直流电，其极性如图所示(左负右正)。
⑤ STOP为急停按钮，闭合时控制器正常输出，断开时控制器无输出。
⑥ RST为复位按钮，闭合时控制器为手动复位模式，断开时自动复位模式，在自动复位模式中，
需要进行复位时，需闭合RST，再断开RST，即可实现复位。
⑦ 控制器提供3组输出，如图所示NO1为1组，NO2为1组，NC1为1组。NO为常开输出，NC为常闭
输出。
安全特性：
● 电路中带有自我监控的冗余电路
● 在每个开关周期中通过正确的断开和闭合可以自动检测继电器的安全功能。
操作模式：
● 输入回路
双通道NPN输入，信号接至s1-s2
● 复位电路
为监控外部接触器/继电器提供反馈控制循环。
自动复位，短接
手动复位，连接复位按钮
