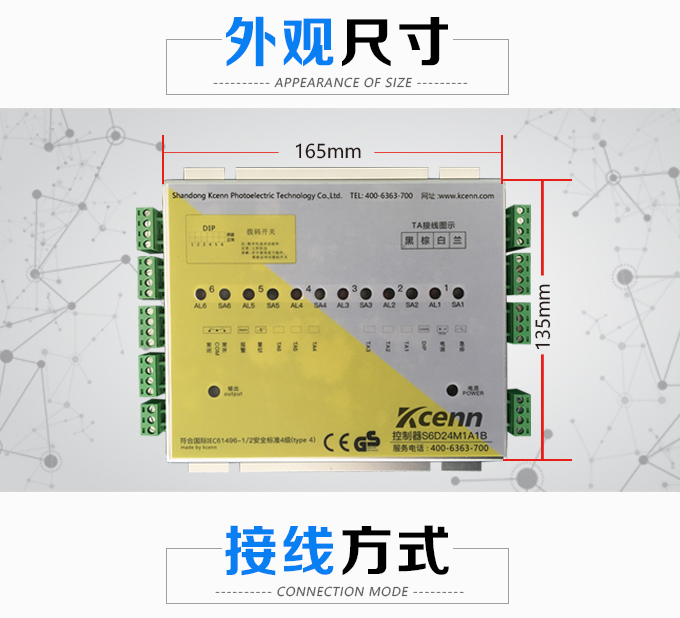

S6D24M1A1B安全地毯控制器(一拖六)

产品特点:

本控制器为安全地毯联动设计,最多可带动6块。

每个输入信号有单独的保护和不保护功能开关(抑制)。

指示灯显示每个地毯的工作状态,包含工作、踩踏、故障。

一组常闭安全触点串联输出,一组常开辅助触点并联输出。

订购热线:0536-2287776

产品介绍


0

● S6D24M1A1B安全继电器广泛应用于工业安全系统,可与安全地毯配套使用,增强设备安全系统

的可靠性,构成更加安全的防护系统。

● 本控制器为安全地毯联动设计,最多可带动6块。
● 每个输入信号有单独的保护和不保护功能开关(抑制)。
● 指示灯显示每个地毯的工作状态,包含工作、踩踏、故障。
● 1 组常闭安全触点串联输出,1 组常开辅助触点并联输出。
● 双通道操作模式,可完成对地毯和控制器的自检。
● 具有电源指示灯和输出状态指示灯。
● 通过扩展模块,可以增加安全触点的数量。
● 手动复位、自动复位可切换。
● 带有一路 DC24V 有源报警输出,可检测系统中任意一块地毯的状态。

●  将地毯的棕兰白黑四根线按照下图接到继电器的四个端子上,把24V供电的正极和负极分别连接

到继电器的24v,0v端子,安全输出为COM和NC和COM和NO为辅助输出,报警输出分别接入DC24v

报警器的正负极,报警输出为断线报警,只有安全地毯出现故障时才会报警。
●  复位:复位不接情况下为自动复位。加常闭按钮后为手动复位。
●  右侧拨码开关分别对应1.2.3.4.5.6个位置,当与地毯需要屏蔽或者不接线情况下将对应的拨码开关

拨码到屏蔽即可。

● 信号输出:
1个常开触点 COM  NO;1个常闭触点 COM  NC
● 指示灯说明:
1、安全继电器接通后,电源Power为黄色灯。
2、SA1-SA6为双色灯,正常为绿色灯,踩踏为红色灯。
3、AL1-AL6断线情况下为红色灯。
4、输出:正常为绿色灯,踩踏、断线均为红色灯。
