冲床安全防护--安全光幕


一、冲床的基本介绍

冲床,就是一台冲压式压力机。冲床按照驱动力可以分为机械式冲床和液压式冲床。在企业生产中,冲压工艺在提高效率的同时,更加节约材料和能源,而且对操作者技术要求不高,通过各种模具应用可以做出机械加工所无法达到的产品这些优点,使得冲床在企业生产中占比越来越多。

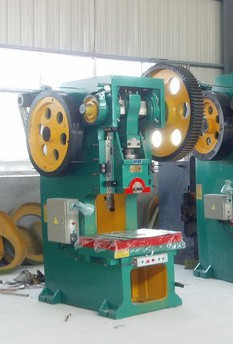

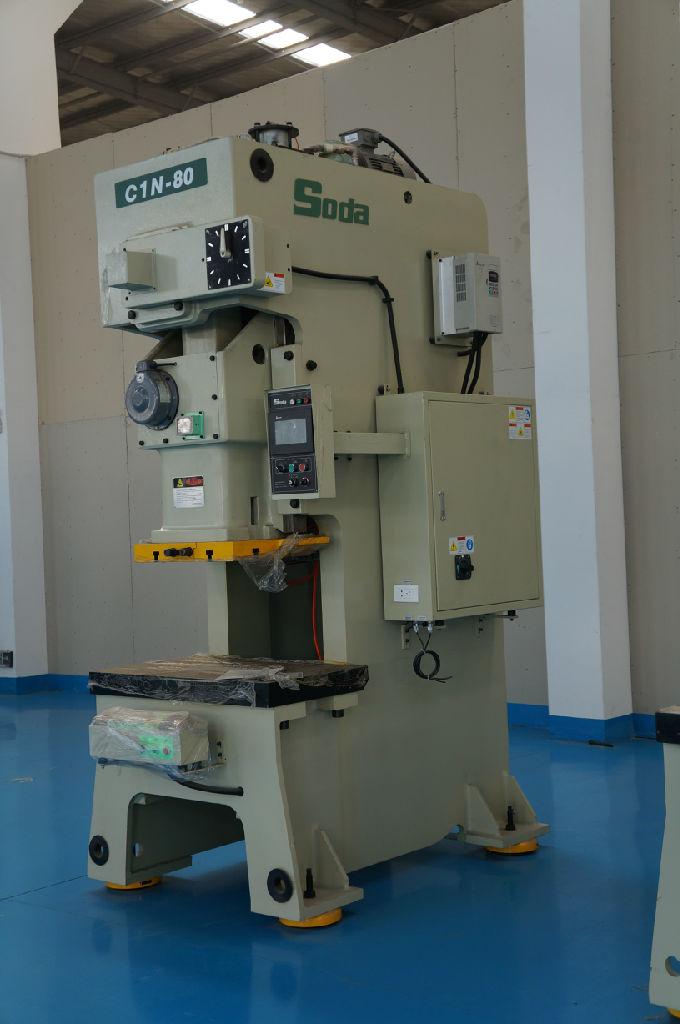

(机械式冲床)                 (液压式冲床)

二、设备分析

机械式冲床只能做到上死点保护(即上一行程结束后,下一行程尚未启动时,如果光电保护装置处于遮光状态,下一行程将无法启动),因此无法实现紧急停止。液压式冲床可以实现遮挡住光束后给出一个信号使设备紧急停止,以实现安全保护的作用。

三、工作原理

安全光幕为对射式的光电保护装置,由发光器和受光器组成。采用红外线光束扫描的方式,对发光器和受光器之间的有效防护区域进行安全扫描检测,当有任何超过检测精度的不透明物体遮挡住其中任意一道光束就会给出一个信号,使设备停止或启动,从而达到安全防护的作用。

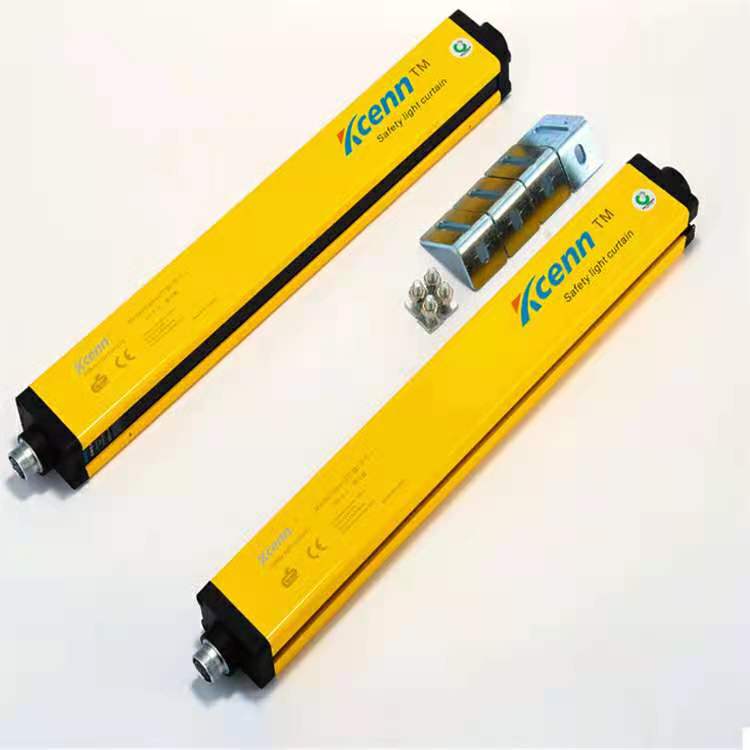

四、产品介绍

1、冲床通用型号(可根据设备选择型号):

2、液压式冲床:KT40-8E-A安全光幕+SPC-01控制器+GTE钢管支架;

3、机械式冲床:KT40-8E-A安全光幕+SPC-01控制器+GTE钢管支架+电磁离合器

4、KT40-8E-A参数:光轴间距40mm,8道光束,传感器总高度402mm,保护高度280mm,对射距离0-3m,两组常开/闭信号输出)。

5、配套控制器可达到安全等级四级,响应速度为15ms,对射距离可达20m。

6、KT系列安全光幕内部有防震龙骨,抗震、抗干扰能力强,可适用于大型危险设备,工况比较恶劣的环境。

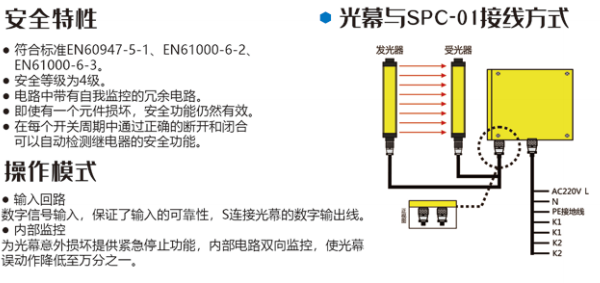

五、电气连接

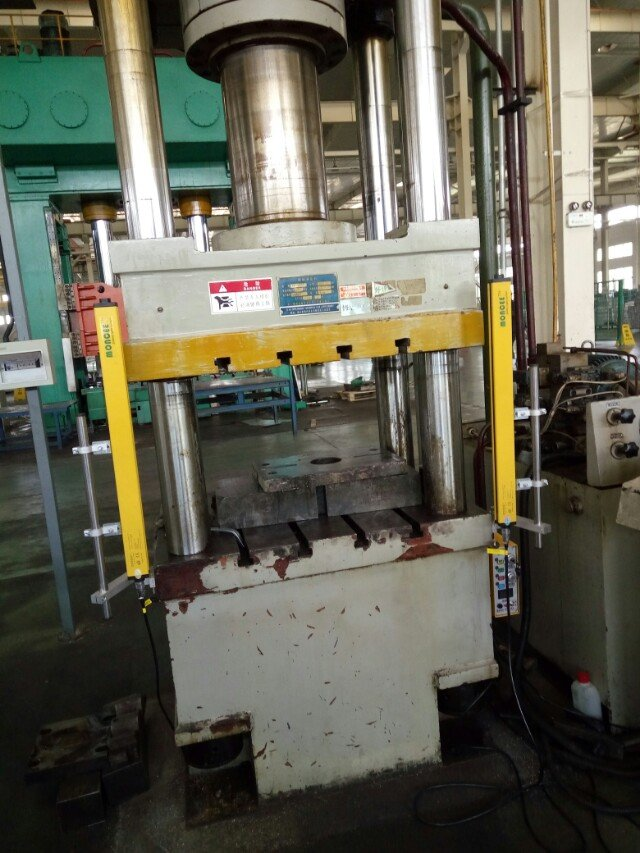

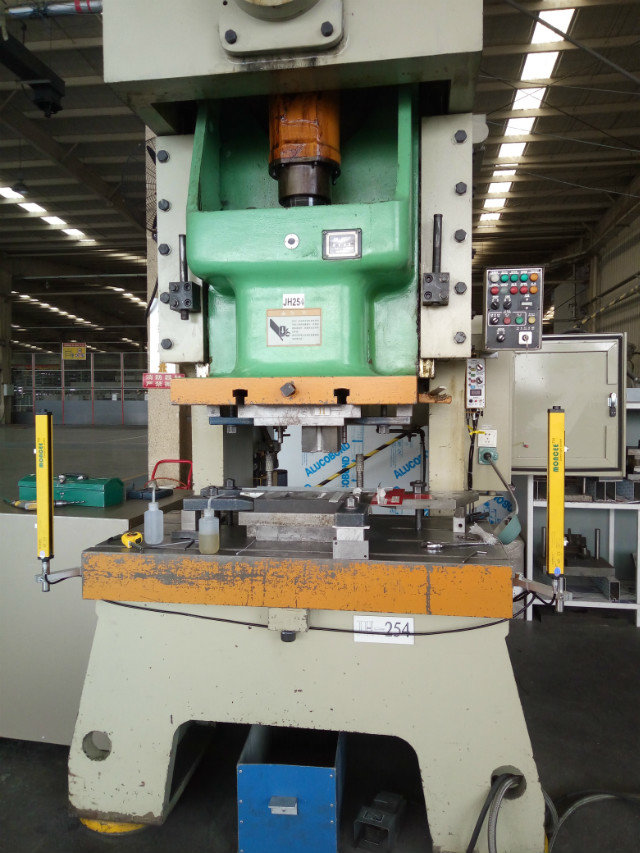

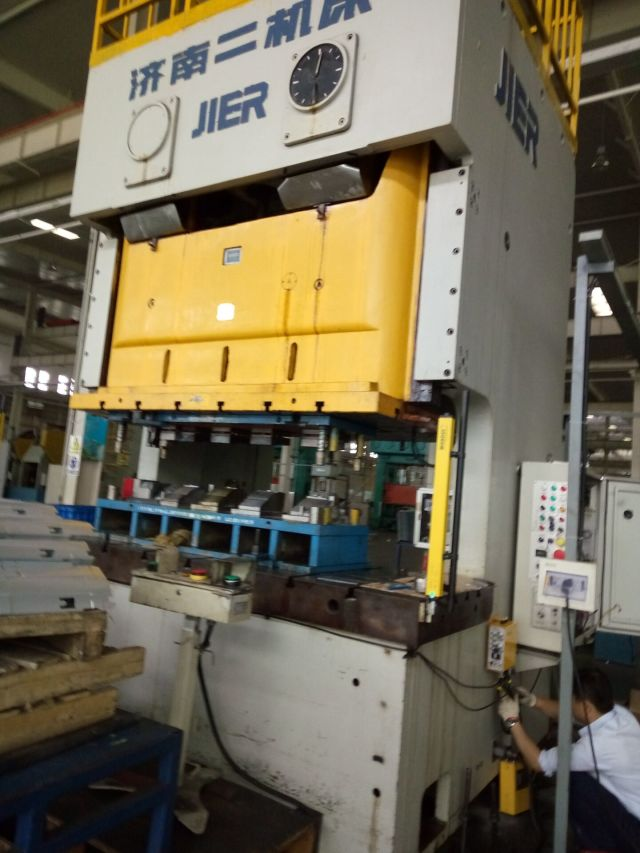

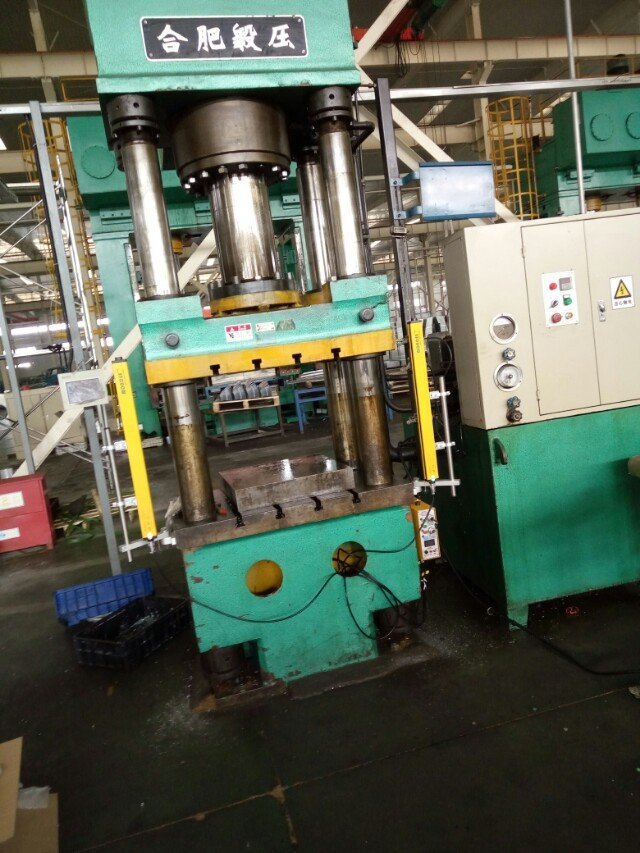

六、安装案例
